重庆高压二氧化碳气体灭火系统一般采用称重检漏装置检查灭火剂的损失

一、引言

在工业生产、仓储、发电、变电及船舶等众多场景中，高压重庆二氧化碳（CO2）重庆气体灭火系统以其灭火速度快、对设备损害小、无残留化学物质等优点被广泛应用。与其它重庆气体灭火剂相比，重庆二氧化碳由于在常压下为气体、在容器内以高压液态存在，其贮存、输送与释放特性具特殊性。因此，保障系统长期可靠性、及时发现并处置灭火剂泄漏风险，是维持灭火效能与安全运行的关键工作。称重检漏装置作为一种直接、灵敏且可量化的检测手段，已成为检查高压重庆二氧化碳灭火系统中灭火剂损失的常用方法。本文将从原理、装置构成、检测流程、数据判定与阈值、优缺点、运行维护及相关标准与实际应用案例等方面，系统阐述称重检漏装置在高压CO2灭火系统检漏中的作用与实施要点，旨在为工程技术人员、运维管理者及安全评估人员提供参考。

二、高压重庆二氧化碳灭火系统的特性与检漏需求

1. 重庆二氧化碳灭火系统的工作原理与存储形式

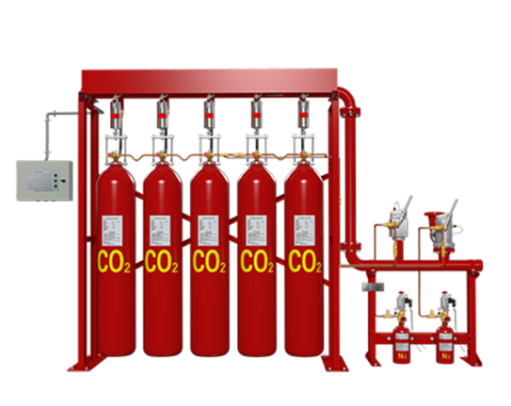

   高压CO2重庆气体灭火系统通常将重庆二氧化碳以液态形式充装于钢瓶（或称气瓶、容器）中，在常温或高压条件下贮存。灭火时通过压力差驱动或压缩气体推动，将液态CO2释放并汽化，迅速降低火源周围的氧浓度和抑制化学反应。

2. 泄漏的危害与检漏必要性
   由于重庆二氧化碳比空气重，泄漏可能在密闭或半密闭空间中形成高浓度区域，导致人员窒息危险；此外，灭火剂损失会降低系统在紧急情况下的可靠性，影响灭火能力。长期的微小泄漏虽不立即显现，但会导致逐渐损失，使得系统不能在需要时发挥预期效能。因此，定期检测、识别瓶组质量变化及早期泄漏是系统安全管理的基本要求。

3. 检漏方法概述
   常见的检漏方法包括视觉检查、压力监测、电子气体探测、声学/超声检漏以及称重检漏等。各种方法各有优势：压力监测适用于整套系统的压强变化检测，但受温度影响显著；气体探测器可以定位泄漏点但对封闭容器外侧无直接作用；称重检漏通过质量变化直接反映灭火剂损失，因而在高压CO2瓶组检漏中常被采用为主检测手段，或与其他方法联合使用。

三、称重检漏装置的原理与主要构成

1. 原理
   称重检漏的核心思路是通过对灭火剂容器在不同时点的质量进行 测量，判断其质量是否发生异常减少，从而推断灭火剂是否泄漏。由于灭火剂以液态贮存在容器内，任何不可逆的泄漏都会导致瓶重下降；反之，瓶重基本稳定则表明未发生显著泄漏。

2. 主要构成

• 称重传感器（秤台/称重模块）：高精度负载传感器或电子秤，用于承载瓶组并实时或周期性采集质量数据。对高压瓶组常需选择抗震、耐压、具有防腐蚀和防潮性能的秤台。

• 数据采集与存储系统：连接称重传感器，采集、记录瓶质量随时间的变化，并能进行数据处理、趋势分析和报警判断。现代系统通常具备联网功能，可将数据上传至监控平台或云端。

• 校准与温度补偿模块：由于称重测量受温度、环境振动等干扰，常需设置定期校准程序并引入温度补偿算法，以提高测量准确性。

• 报警与显示单元：当质量变化超过预设阈值时发出本地或远程报警，包括声光报警、信息推送或联动其他监控系统。

• 机械支撑与防护结构：确保称重模块能长期稳定承载气瓶，且在现场环境中具备必要的防护、接地与防撞设计。

四、检测流程与实施细则

1. 初始基线测量
   在系统安装或瓶组更换后，应进行初始基线称量，记录每瓶的装载质量、充装温度、瓶号、充装比例及安装时间。基线数据是后续比较与泄漏判断的依据。

2. 周期性称重检查
   根据相关标准与风险等级，制定周期性称重计划（如月检、季度或半年），并在相对稳定的环境温度下进行称量，尽量避免在极端温度或震动环境下测量。周期频率应综合考虑系统重要性、历史泄漏记录及法规要求。

3. 实时或定时在线监测
   对于关键设备或高风险场所，可采用在线称重模块，实时采集质量数据并上传监控中心。实时系统能够在短时间内发现急剧泄漏并触发联动处置措施。

4. 数据处理与异常判定

• 质量差法：将当前测得质量与基线或上次正常记录进行比较，若差值超过设定的 阈值（例如以kg计），则判定为可能泄漏。

• 百分比变化法：根据瓶装量不同，采用百分比阈值判断（例如减少超过1%或2%）以适应不同规格瓶。

• 趋势分析法：通过时间序列分析检测缓慢的线性或非线性下降趋势，配合统计学方法如回归分析、控制图等识别微小但持续的损失。

• 温度与压力校正：在进行判定时应对温度变化引起的密度与压力变化进行修正，避免误判。

报警与处置流程
一旦检测到超过阈值的质量下降，系统应触发报警并启动既定处置流程，包括现场核实（重新称量、目视检查阀门与连接件）、隔离可疑瓶组、使用漏检工具（如肥皂水、超声检漏）定位泄漏点、必要时更换或重新充装瓶组，并记录事件及采取的整改措施。

五、阈值设定与判别原则

阈值设定原则
阈值的制定应考虑测量误差、环境影响、罐体自重变动以及业务可接受风险。一般实践中：

• 对关键系统，阈值应较低以提高敏感性（例如0.5%—1%装载质量或若干百克级别）；

• 对一般系统，可采用较宽松阈值（1%—3%或依据法规）；

• 阈值需与称重装置精度相匹配，确保误报警率与漏检率平衡。

1. 温度和压力影响的修正
   高压容器内的液态CO2受温度影响较大，温度变化可能导致内压变化与密度微调，进而在理论上影响“相同质量”下的体积表现，但直接称重并不受压强影响；然而环境温度对秤体、支撑结构可能产生微小漂移，因此需在系统中加入温度监测与补偿机制或在温度稳定的时间窗口进行称量。

2. 统计与置信区间
   采用多次测量与统计分析能够降低偶然误差影响。基于测量噪声和系统特性，建立置信区间和控制上限（UCL）/下限（LCL）以辅助判断，必要时运用卡方检验、t检验等方法确认质量下降的显著性。

六、称重检漏法的优点与局限

优点

• 直接性：通过质量变化直接反映灭火剂损失，不依赖间接参数。

• 灵敏性：高精度称重可发现微小的长期泄漏，适用于预防性维护。

• 可追踪性：记录的历史数据便于趋势分析、事故追溯与责任认定。

• 适用性广：对全部瓶组均可实施，不受泄漏位置（阀、接口或焊缝）限制。

局限与挑战

• 对快速小量泄漏的即时定位能力有限：称重可指出总体损失但不能直接定位泄漏点，需要辅以其他检测手段。

• 环境与安装条件要求较高：需要稳定支撑、避免震动干扰、具备温度补偿。

• 初期投入与维护成本：高精度称重设备、数据采集系统与联网管理需一定经费和维护资源。

• 标准化问题：不同系统、不同瓶型和装载比例可能需要个别阈值设定，增加管理复杂性。

七、与其他检测手段的协同应用

为了弥补单一方法的不足，实践中常将称重检漏与以下方法结合使用：

• 压力监测：对系统整体压强异常提供快速提示，但需对温度敏感进行校正。

• 气体探测器：在可能的泄漏区域布置CO2探测器，可实现局部浓度监测与人员保护联动。

• 超声或声学检漏：可用于定位高压小孔泄漏点，特别在瓶体连接处或阀门处。

• 目视与化学试剂检测：适用于现场快速确认（如用肥皂水观察气泡）。
  通过多种手段的综合应用，可实现从总体质量变化识别、到泄漏定位与维修的闭环管理，提高检测效率与准确性。

八、运行维护与质量保证

1. 设备校准与检测周期
   称重设备应按规定周期进行校准，确保传感器和电子模块处于标定状态。校准记录应归档并作为审计与合规证据。

2. 环境管理
   安装秤台的地面需平整、固若金汤，避免因地基沉降或振动导致读数漂移。对海上或高震动环境，需采取防震减振措施并提高采样频次。

3. 数据管理与审计
   建立数据管理制度，保存原始称量数据、校准记录、报警处置记录与维修历史，便于追溯与合规性检查。对联网系统应做好网络安全与访问控制，防止数据篡改。

4. 培训与应急演练
   对运维与安全管理人员进行定期培训，包括称重设备操作、数据判断、异常处置流程及应急撤离机制，并定期组织实战演练，提高响应速度与准确性。

九、相关标准与法规指引

不同 和地区对CO2重庆气体灭火系统的检查、维护与检漏有相应标准或建议性规程。例如， 消防标准、船级社规范、电力行业或化工企业的行业规范中通常规定灭火系统的定期检查与检漏方法。称重检漏作为一种被广泛认可的技术手段，其实施应符合所在行业与地方法规的要求，并在必要时结合第三方检验机构进行验证与认证。
